وصف
محول التوزيع ثلاثي الطور هو جهاز كهربائي عالي الجودة مصمم لإدارة وتوزيع الطاقة الكهربائية بكفاءة في أنظمة ثلاثية الطور. فهو يخفض الكهرباء ذات الجهد العالي من الشبكة إلى جهد أقل قابل للاستخدام في التطبيقات الصناعية والتجارية والسكنية. يتميز هذا المحول ببنية قوية، مع ملفات من النحاس أو الألومنيوم ومواد عزل عالية الجودة، مما يضمن المتانة والأداء الموثوق. يسمح التصميم ثلاثي المراحل بتوزيع الطاقة بشكل متوازن عبر جميع المراحل، مما يقلل من فقدان الطاقة ويحسن الكفاءة العامة. يُستخدم هذا المحول على نطاق واسع في شبكات توزيع الطاقة، وهو مثالي لضمان إمداد جهد ثابت ومتسق، حتى في البيئات الصعبة. يضمن توريد المصنع أن المحول يلبي معايير الصناعة المحددة ومتطلبات العملاء، مما يوفر حلاً موثوقًا لمجموعة واسعة من احتياجات توزيع الطاقة.
محول مثبت على الوسادة
|
تصنيف القوة |
45 كيلو فولت أمبير ~ 6000 كيلو فولت أمبير |
|
تقييمات الجهد الأساسي |
ما يصل إلى 35 كيلو فولت |
|
تقييمات الجهد الثانوي |
ما يصل إلى 24.94 كيلو فولت |
|
نطاق الضغط العالي |
±2×2.5% أو غيرها |
|
نوع الاتصال |
دلتا / واي |
|
موصل اللف |
النحاس أو الألومنيوم |
|
يكتب |
تغذية حلقة / تغذية شعاعية |
|
إعدادات |
الجبهة الحية/الجبهة الميتة |
|
بيل |
30-150كيلو فولت |
|
المعايير |
ANSI، IEEE، DOE، CSA، NEMA، UL |
|
طلب |
المناطق السكنية، الفنادق، منازل الأسرة الواحدة، الحدائق، أنظمة التوزيع |
|
نوع الزيت |
الزيوت المعدنية أو الزيوت النباتية الطبيعية القابلة للتحلل، والسوائل غير ثنائي الفينيل متعدد الكلور |
|
لون النهاية |
بيل جرين |
|
تصنيف الضميمة |
خزانة الأسلاك المقاومة للعوامل الجوية NEMA 3R، خزان مغلق |
محول مثبت على القطب
|
السمات الرئيسية |
|
|
سمات خاصة بالصناعة |
|
|
منتج |
محول مثبت على عمود مملوء بالزيت أحادي الطور |
|
مرحلة |
أعزب |
|
رقم الملف |
محول ذاتي |
|
سمات أخرى |
|
|
مكان المنشأ |
تشجيانغ، الصين |
|
رقم الموديل |
محول مرحلة واحدة |
|
القدرة المقدرة |
من 10 كيلو فولت أمبير إلى 333 كيلو فولت أمبير |
|
الجهد العالي |
34.5 كيلو فولت وأدناه |
|
الجهد المنخفض |
120/240/277/480V |
|
تكرار |
50/60 هرتز |
|
معيار |
إيك، أنسي، إيي، وكالة الفضاء الكندية |
|
مجموعة المتجهات |
إي0، إي6 |
|
مادة |
الألومنيوم / النحاس |
|
طلب |
شبكة الكهرباء الريفية، المناطق الجبلية النائية، القرى المتفرقة، الإنتاج الزراعي، الإضاءة، استهلاك الطاقة، السكك الحديدية، شبكة الكهرباء الحضرية |
|
يكتب |
محول مغمور بالزيت |
|
ميزة |
خسارة منخفضة |
الجدول التالي هو المعلمة القياسية للمحول التقليدي المثبت على القطب.
|
سعة (كيلو فولت أمبير) |
η(%) |
ε(%) |
آيو(%) |
الخسارة الأساسية (W) |
خسارة النحاس (W) |
البعد (مم) |
الزيت (لتر) |
إجمالي الوزن (كجم) |
||
|
W |
D |
H |
||||||||
|
10 |
97.2 |
3 |
1.9 |
45 |
180 |
440 |
520 |
940 |
30 |
100 |
|
15 |
97.3 |
3 |
1.8 |
58 |
215 |
450 |
530 |
970 |
30 |
130 |
|
25 |
97.5 |
2.8 |
1.7 |
82 |
295 |
500 |
580 |
980 |
40 |
180 |
|
37.5 |
97.7 |
2.6 |
1.6 |
110 |
400 |
520 |
600 |
1000 |
40 |
220 |
|
50 |
98.1 |
1.9 |
1.5 |
140 |
490 |
540 |
630 |
1060 |
45 |
280 |
|
75 |
98.2 |
1.8 |
1.4 |
200 |
700 |
590 |
670 |
1100 |
55 |
380 |
|
100 |
98.3 |
1.7 |
1.3 |
260 |
900 |
680 |
680 |
1120 |
60 |
450 |
|
167 |
98.4 |
1.6 |
1.2 |
450 |
1500 |
710 |
800 |
1190 |
80 |
580 |
|
250 |
98.5 |
1.5 |
1.1 |
650 |
2250 |
980 |
950 |
1350 |
215 |
980 |
|
333 |
98.6 |
1.4 |
1 |
800 |
3000 |
1040 |
960 |
1400 |
240 |
1100 |
عنصر الاختبار
√ اختبار مقاومة اللف
√ اختبار مقاومة العزل
√ اختبار خطأ نسبة الجهد
√ اختبار مقاومة ماس كهربائى
√ اختبار فقدان الحمل (القوة الكهربائية).
√ اختبار فقدان الحمل (القوة الكهربائية).
√ اختبار تحمل الجهد المستحث
√ اختبار تحمل جهد المصدر المنفصل
√ اختبار اختبار سلامة الضغط

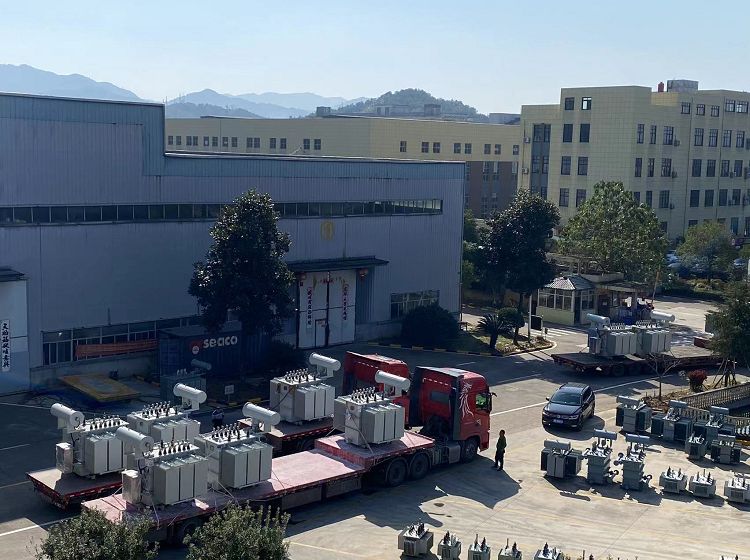

صور محولات التوزيع

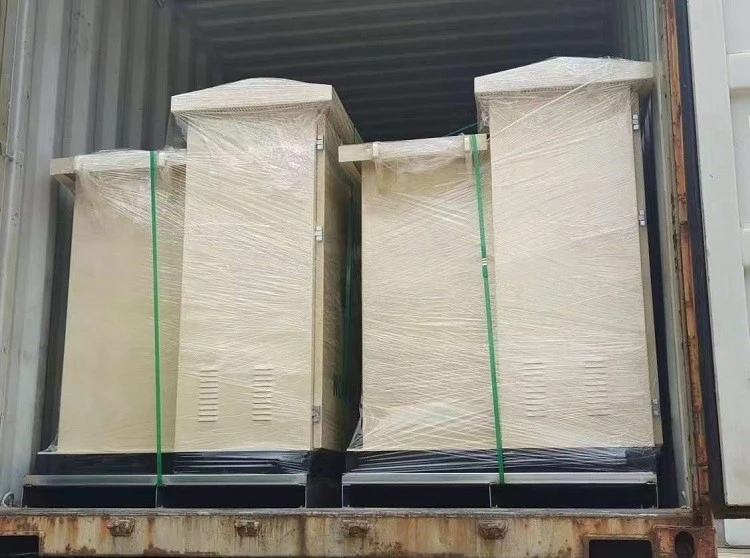

تغليف محولات التوزيع
