ما هي مفاعل التسرب لمحول الطاقة الجاف لفائف الجفاف؟

تفاعل التسرب هي معلمة حاسمة في تقييم وأداء محولات الطاقة الجافة لفائف المصبوب. كمورد رائد لمحولات الطاقة الجافة من النوع الجاف ، فإن فهم مفهوم تفاعل التسرب وآثاره ضروري لكل من فريقنا الفني وعملائنا. في هذه المدونة ، سوف نتعمق في مفاعل التسرب ، وأهميتها في محولات الطاقة الجافة لفائف المصبوب ، وكيف تؤثر على الأداء الكلي لهذه المحولات.

ما هي مفاعل التسرب؟

في محول ، تم تصميم اللفات الأولية والثانوية لنقل الطاقة الكهربائية من دائرة إلى أخرى من خلال الحث الكهرومغناطيسي. ومع ذلك ، ليس كل التدفق المغناطيسي الناتج عن روابط اللف الأولية مع اللف الثانوي. يسمى التدفق المغناطيسي الذي لا يرتبط بكلا اللفات. هذا التدفق التسرب يستحث قوة كهربائية (EMF) في اللفات ، والتي تعارض التغير في التيار المتدفق من خلالها. يتم تمثيل هذه المعارضة للتدفق الحالي من خلال تفاعل مكافئ ، والمعروفة باسم تفاعل التسرب.

من الناحية الرياضية ، يتم إعطاء مفاعل التسرب (XL) بواسطة الصيغة: xl = 2πfl ، حيث F هو تواتر التيار المتناوب و L هو حث التسرب. تحث التسرب هو مقياس لقدرة اللفات على تخزين الطاقة المغناطيسية بسبب تدفق التسرب.

أهمية مفاعل التسرب في محولات الطاقة الجافة لفائف الجفاف

تلعب مفاعل التسرب دورًا حيويًا في أداء محولات الطاقة الجافة لفائف المصبوب. فيما يلي بعض الجوانب الرئيسية التي يكون لها تفاعل التسرب تأثير كبير:

تنظيم الجهد

تنظيم الجهد هو التغير في الجهد الثانوي من لا - تحميل إلى ظروف الحمل الكاملة. تؤثر مفاعل التسرب على تنظيم الجهد لأنه يسبب انخفاض الجهد في لفات المحولات عندما يتدفق التيار من خلالها. يؤدي تفاعل التسرب الأعلى إلى انخفاض أكبر في الجهد ، مما يعني تنظيم الجهد الفقير. في التطبيقات التي يلزم وجود جهد إخراج مستقر ، كما هو الحال في العمليات الصناعية والمعدات الإلكترونية الحساسة ، من المهم الحفاظ على تفاعل التسرب ضمن نطاق مقبول.

قيود التيار القصير - الدائرة

خلال حدث دائرة قصيرة ، تعمل مفاعل التسرب للمحول كقراءة حالية - محددة. تقيد مفاعل التسرب الأعلى تدفق تيار الدائرة القصير ، مما يساعد على حماية المحول والمعدات الكهربائية الأخرى في النظام من التلف. هذا مهم بشكل خاص في تطبيقات الجهد العالي حيث يمكن أن تكون التيارات القصيرة للغاية كبيرة للغاية.

كفاءة

تؤثر مفاعل التسرب أيضًا على كفاءة المحول. تزيد خسائر الطاقة المرتبطة بمفاعل التسرب ، والمعروفة باسم خسائر الطاقة التفاعلية ، من الخسائر الإجمالية في المحول. يتم تبديد هذه الخسائر كحرارة ، والتي يمكن أن تقلل من كفاءة المحول وزيادة تكاليف التشغيل. لذلك ، يعد تقليل تفاعل التسرب أمرًا ضروريًا لتحسين كفاءة محولات الطاقة الجافة لفائف المصبوب.

العوامل التي تؤثر على مفاعل التسرب في محولات الطاقة الجافة لفائف المصبوب

هناك عدة عوامل تؤثر على مفاعل التسرب لمحولات الطاقة الجافة من النوع الجاف. وتشمل هذه:

تكوين متعرج

إن ترتيب اللفات الأولية والثانوية في المحول له تأثير كبير على تفاعل التسرب. يمكن أن تؤدي تكوينات متعرج مختلفة ، مثل اللفات المركز أو اللفات المتشابكة ، إلى مستويات مختلفة من تدفق التسرب وبالتالي تفاعلات التسرب المختلفة. على سبيل المثال ، تتميز اللفات المتشابكة عمومًا بمفاعل تسرب أقل مقارنة باللفات المركز لأنها توفر اقترانًا مغناطيسيًا أفضل بين اللفات الأولية والثانوية.

تصميم أساسي

يؤثر تصميم قلب المحول أيضًا على مفاعل التسرب. يمكن أن تؤثر المادة الأساسية والشكل والطريقة التي يتم بها الجرح حول القلب على توزيع التدفق المغناطيسي. يمكن أن يساعد النواة المصممة بشكل جيد في تقليل تدفق التسرب وبالتالي تقليل تفاعل التسرب.

عدد المنعطفات

عدد المنعطفات في اللفات الأولية والثانوية هو عامل مهم آخر. زيادة عدد المنعطفات في اللف يمكن أن تزيد من محاثة التسرب وبالتالي مفاعل التسرب. ومع ذلك ، يرتبط عدد المنعطفات أيضًا بنسبة الجهد وتصنيف الطاقة للمحول ، لذلك يجب تحقيق التوازن بين هذه العوامل.

قياس تفاعل التسرب والتحكم فيه

يعد قياس تفاعل التسرب جزءًا مهمًا من عملية اختبار المحولات. يمكن قياسه باستخدام معدات الاختبار المتخصصة ، مثل عداد التفاعل أو مجموعة اختبار المحولات. من خلال قياس تفاعل التسرب ، يمكن للمصنعين التأكد من أن المحول يلبي متطلبات الأداء المحددة.

يتحقق التحكم في تفاعل التسرب من خلال عمليات التصميم والتصنيع الدقيق. بصفتنا مورد محول الطاقة من النوع الجاف للملف ، نستخدم تقنيات التصميم المتقدمة والمواد عالية الجودة لتحسين تكوين اللف والتصميم الأساسي. هذا يساعدنا على تحقيق المستوى المطلوب من تفاعل التسرب مع ضمان أداء وموثوقية عالية من محولاتنا.

مجموعة منتجاتنا ومفاعل التسرب

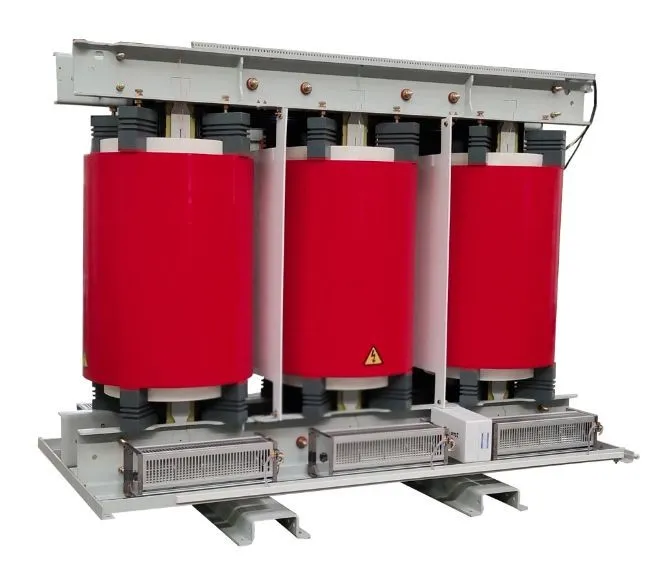

في شركتنا ، نقدم مجموعة واسعة من محولات الطاقة الجافة لفائف ، بما في ذلكSCB Series 20kV Type Type Transformer، الSCB13 ثلاث مراحل جافة - نوع محول الطاقةو11 كيلو فولت راتنج الايبوكسي المحول الكهربائي. تم تصميم هذه المحولات بقيم مفاعل التسرب المثلى لتلبية الاحتياجات المتنوعة لعملائنا.

يعد محول النوع الجاف من SCB Series 20kV مناسبًا لتطبيقات الجهد المتوسطة. لقد صمم مهندسونا بعناية التكوين اللف والمواد الأساسية لتحقيق مفاعل تسرب متوازن ، مما يضمن تنظيم الجهد الجيد والقيود الحالية للدائرة.

يُعرف محول الطاقة الجاف بثلاث مراحل جاف - كفاءته وموثوقيته العالية. من خلال تقليل مفاعل التسرب ، قمنا بتخفيض خسائر الطاقة التفاعلية ، مما أدى إلى محول أكثر فعالية للطاقة.

تم تصميم محول الطاقة الكهربائي لاستخدام راتنجات الايبوكسي البالغة 11 كيلو فولت للاستخدام في مجموعة متنوعة من التطبيقات الصناعية والتجارية. يوفر تصميم CAST - COIL عزلًا كهربائيًا ممتازًا وقوة ميكانيكية ، وتضمن تفاعل التسرب الأمثل أداءً مستقرًا في ظل ظروف تشغيل مختلفة.

اتصل بنا للحصول على احتياجات المحول الخاصة بك

إذا كنت تبحث عن محولات طاقة من النوع الجاف عالية الجودة لفائف مع تفاعل التسرب الأمثل ، فنحن هنا للمساعدة. يمكن لفريق الخبراء لدينا تزويدك بمعلومات تقنية مفصلة وتوجيهات لاختيار المحول المناسب لتطبيقك المحدد. سواء كنت بحاجة إلى محول لمشروع صغير أو تركيب صناعي واسع النطاق ، لدينا المنتجات والخبرة لتلبية متطلباتك. اتصل بنا اليوم لبدء مناقشة حول احتياجات المحولات الخاصة بك واستكشاف إمكانيات العمل معًا.

مراجع

• جروفر ، FW (1946). حسابات الحث: صيغ العمل والجداول. منشورات دوفر.
• تشابمان ، SJ (2012). أساسيات الآلات الكهربائية. McGraw - Hill Education.
• Westinghouse Electric Corporation. (1964). الإرسال الكهربائي وتوزيع كتاب مرجعي. Westinghouse Electric Corporation.
