تعد مراقبة درجة حرارة محولات الجهد العالي لشبكة الطاقة مهمة بالغة الأهمية تؤثر بشكل مباشر على سلامة شبكة الطاقة وكفاءتها وطول عمرها. باعتبارنا موردًا رائدًا لمحولات الجهد العالي لشبكة الطاقة، فإننا ندرك أهمية المراقبة الدقيقة لدرجة الحرارة ولدينا خبرة واسعة في هذا المجال. في هذه المدونة، سنستكشف طرقًا واستراتيجيات مختلفة لمراقبة درجة حرارة محولات الجهد العالي بشكل فعال.
لماذا تعتبر مراقبة درجة الحرارة أمرًا بالغ الأهمية
تلعب محولات الجهد العالي دورًا مركزيًا في شبكة الطاقة، حيث تعمل على زيادة أو خفض مستويات الجهد لضمان كفاءة نقل وتوزيع الطاقة. أثناء التشغيل، تولد المحولات الحرارة بسبب الفقد الكهربائي في اللفات والقلب. يمكن أن يؤدي الارتفاع المفرط في درجة الحرارة إلى تدهور العزل، وانخفاض عمر المحولات، وحتى الأعطال الكارثية، التي يمكن أن تسبب انقطاع التيار الكهربائي وخسائر اقتصادية كبيرة.
من خلال المراقبة المستمرة لدرجة حرارة محولات الجهد العالي، يمكن للمشغلين اكتشاف الزيادات غير الطبيعية في درجات الحرارة مبكرًا، وتحديد المشكلات المحتملة، واتخاذ التدابير الوقائية في الوقت المناسب. يساعد هذا النهج الاستباقي على تحسين موثوقية واستقرار شبكة الطاقة، وتقليل تكاليف الصيانة، وإطالة عمر خدمة المحولات.
طرق مراقبة درجة الحرارة
المزدوجات الحرارية
تعد المزدوجات الحرارية واحدة من أجهزة استشعار درجة الحرارة الأكثر استخدامًا في محولات الجهد العالي. وهي تعتمد على تأثير سيبيك، الذي ينص على أنه يتم توليد الجهد عندما يتم ربط معدنين مختلفين عند تقاطعين ويكون هناك اختلاف في درجة الحرارة بين الوصلات. المزدوجات الحرارية غير مكلفة نسبيًا، ولها نطاق واسع من درجات الحرارة، ويمكن تركيبها بسهولة في مواقع مختلفة داخل المحول، مثل الملف، والقلب، وخزان الزيت.
ومع ذلك، المزدوجات الحرارية لديها بعض القيود. فهي عرضة للتداخل الكهرومغناطيسي، مما قد يؤثر على دقة قياسات درجة الحرارة. بالإضافة إلى ذلك، تتطلب المزدوجات الحرارية معايرة لضمان قراءات دقيقة، وقد يكون وقت استجابتها بطيئًا نسبيًا، خاصة في التغيرات الديناميكية في درجات الحرارة.
كاشفات درجة الحرارة المقاومة (RTDs)
تعد أجهزة كشف درجة الحرارة المقاومة (RTDs) خيارًا شائعًا آخر لمراقبة درجة الحرارة في محولات الجهد العالي. تعمل RTDs على مبدأ أن المقاومة الكهربائية للمعدن تتغير مع درجة الحرارة. إنها توفر دقة عالية واستقرارًا وخطيًا على نطاق واسع من درجات الحرارة. تعتبر RTDs أقل تأثراً بالتداخل الكهرومغناطيسي مقارنة بالمزدوجات الحرارية، كما أنها تتمتع بوقت استجابة أسرع.
ومع ذلك، فإن RTDs أكثر تكلفة من المزدوجات الحرارية، وتتطلب دائرة قياس أكثر تعقيدًا. بالإضافة إلى ذلك، قد يكون تركيب RTDs أكثر صعوبة، خاصة في البيئات ذات الجهد العالي ودرجات الحرارة العالية.
أجهزة استشعار درجة حرارة الألياف البصرية
تعد مستشعرات درجة حرارة الألياف الضوئية تقنية جديدة نسبيًا في مجال مراقبة درجة الحرارة. ويستخدمون خصائص الضوء في الألياف الضوئية لقياس درجة الحرارة. توفر مستشعرات الألياف الضوئية العديد من المزايا مقارنة بأجهزة الاستشعار التقليدية، مثل المناعة ضد التداخل الكهرومغناطيسي، والدقة العالية، والقدرة على قياس درجة الحرارة في نقاط متعددة على طول ليف واحد.
يمكن تركيب مستشعرات درجة حرارة الألياف الضوئية مباشرة في ملفات المحولات، مما يوفر معلومات عن درجة الحرارة في الوقت الفعلي بدقة مكانية عالية. كما أنها مناسبة للبيئات القاسية، مثل الجهد العالي ودرجة الحرارة العالية والظروف المسببة للتآكل. ومع ذلك، فإن أجهزة استشعار الألياف الضوئية أكثر تكلفة من المزدوجات الحرارية وأجهزة RTDs، وتتطلب معدات متخصصة للتركيب والقياس.
التصوير الحراري بالأشعة تحت الحمراء
التصوير الحراري بالأشعة تحت الحمراء هو طريقة لقياس درجة الحرارة بدون تلامس تستخدم كاميرات الأشعة تحت الحمراء للكشف عن الإشعاع الحراري المنبعث من جسم ما. يمكن استخدامه لمسح سطح محول الجهد العالي بسرعة وسهولة لتحديد النقاط الساخنة وتغيرات درجات الحرارة. يعد التصوير الحراري بالأشعة تحت الحمراء أداة مفيدة للصيانة الوقائية، لأنه يسمح للمشغلين باكتشاف المشكلات المحتملة قبل أن تسبب أضرارًا كبيرة.
ومع ذلك، التصوير الحراري بالأشعة تحت الحمراء لديه بعض القيود. يمكنه فقط قياس درجة حرارة سطح المحول، وقد يتأثر بعوامل مثل الانبعاثية السطحية والمسافة والظروف البيئية. بالإضافة إلى ذلك، يتطلب التصوير الحراري بالأشعة تحت الحمراء مشغلين مدربين لتفسير الصور الحرارية بدقة.
استراتيجيات المراقبة الفعالة لدرجة الحرارة
المراقبة المستمرة
تعد المراقبة المستمرة ضرورية لاكتشاف التغيرات في درجات الحرارة في الوقت الفعلي وتحديد المشكلات المحتملة مبكرًا. وباستخدام أنظمة المراقبة الآلية، يمكن للمشغلين جمع بيانات درجة الحرارة على فترات منتظمة وتحليلها للكشف عن الاتجاهات والشذوذات. تسمح المراقبة المستمرة أيضًا بالمراقبة عن بعد، وهو أمر مفيد بشكل خاص لشبكات الطاقة واسعة النطاق ذات المحولات المتعددة.
أنظمة الإنذار
تعد أنظمة الإنذار جزءًا مهمًا من مراقبة درجة الحرارة. يمكن ضبطها لإطلاق إنذار عندما تتجاوز درجة الحرارة عتبة محددة مسبقًا. يمكن تكوين أنظمة الإنذار لإرسال إشعارات إلى المشغلين عبر البريد الإلكتروني أو الرسائل القصيرة أو قنوات الاتصال الأخرى، مما يسمح لهم باتخاذ إجراءات فورية لمنع فشل المحولات.
تحليل البيانات
يعد تحليل البيانات أمرًا بالغ الأهمية لفهم سلوك محولات الجهد العالي والتنبؤ بالمشاكل المحتملة. ومن خلال تحليل بيانات درجة الحرارة بمرور الوقت، يمكن للمشغلين تحديد الأنماط والاتجاهات، مثل التغيرات الموسمية، وتغيرات درجات الحرارة المعتمدة على الحمل، والتدهور طويل المدى. يمكن أيضًا استخدام تحليل البيانات لتحسين تشغيل المحولات وتحسين كفاءتها.
الصيانة الوقائية
تعد الصيانة الوقائية إستراتيجية مهمة لضمان التشغيل الموثوق لمحولات الجهد العالي. من خلال فحص وصيانة المحولات بانتظام، يمكن للمشغلين اكتشاف المشاكل المحتملة وتصحيحها قبل أن تسبب أضرارًا كبيرة. تتضمن الصيانة الوقائية مهام مثل أخذ عينات الزيت واختبارها، وقياس مقاومة العزل، والفحوصات البصرية.
حلولنا كمورد لمحولات الجهد العالي لشبكة الطاقة
باعتبارنا موردًا رائدًا لمحولات الجهد العالي لشبكة الطاقة، فإننا نقدم مجموعة شاملة من حلول مراقبة درجة الحرارة لتلبية احتياجات عملائنا. حلولنا تشمل:
- أجهزة استشعار درجة الحرارة عالية الجودة، مثل المزدوجات الحرارية وأجهزة استشعار RTDs وأجهزة استشعار الألياف الضوئية، والتي تم تصميمها لتوفير قياسات دقيقة وموثوقة لدرجة الحرارة في البيئات القاسية.
- أنظمة مراقبة آلية يمكنها جمع وتحليل بيانات درجة الحرارة في الوقت الفعلي، مما يسمح للمشغلين باكتشاف المشكلات المحتملة في وقت مبكر واتخاذ التدابير الوقائية في الوقت المناسب.
- أنظمة الإنذار التي يمكن تهيئتها لإطلاق إنذار عندما تتجاوز درجة الحرارة عتبة محددة مسبقًا، مما يضمن إخطار المشغلين على الفور بأي تغيرات غير طبيعية في درجة الحرارة.
- برنامج تحليل البيانات الذي يمكن أن يساعد المشغلين على فهم سلوك محولات الجهد العالي والتنبؤ بالمشاكل المحتملة بناءً على بيانات درجة الحرارة التاريخية.
- خدمات الصيانة الوقائية التي يمكن أن تساعد في ضمان التشغيل الموثوق لمحولات الجهد العالي وإطالة عمر الخدمة.

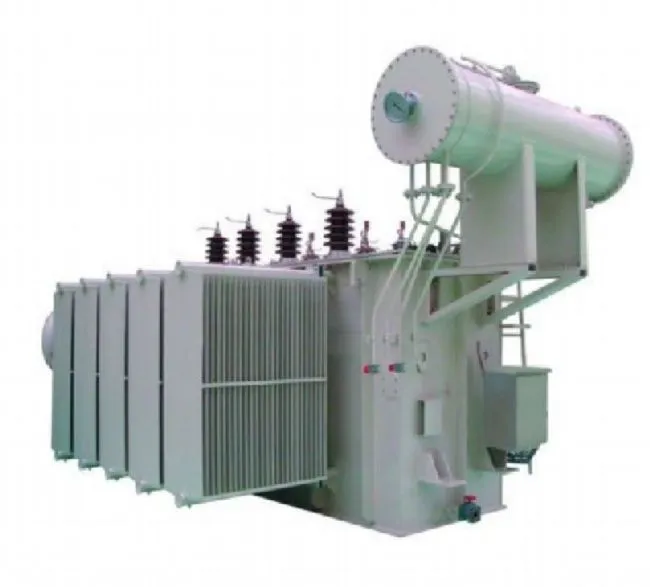

نحن نقدم أيضامحول محطة توليد الكهرباء,محولات الطاقة الكبيرة والمتوسطة، ومحول الطاقة في محطة توليد الكهرباءمع قدرات متقدمة لمراقبة درجة الحرارة. تم تصميم محولاتنا لتلبية أعلى معايير الجودة والموثوقية، وهي مدعومة بفريق الدعم الفني ذو الخبرة لدينا.
خاتمة
تعد مراقبة درجة حرارة محولات الجهد العالي لشبكة الطاقة مهمة بالغة الأهمية تتطلب استخدام أجهزة استشعار درجة حرارة موثوقة واستراتيجيات مراقبة فعالة. من خلال اختيار الطريقة الصحيحة لمراقبة درجة الحرارة وتنفيذ نظام مراقبة شامل، يمكن للمشغلين ضمان التشغيل الآمن والفعال لمحولات الجهد العالي ومنع المشاكل المحتملة.
باعتبارنا موردًا رائدًا لمحولات الجهد العالي لشبكة الطاقة، فإننا ملتزمون بتزويد عملائنا بمنتجات وخدمات عالية الجودة. إذا كنت مهتمًا بمعرفة المزيد عن حلولنا لمراقبة درجة الحرارة أو منتجاتنامحول محطة توليد الكهرباء,محولات الطاقة الكبيرة والمتوسطة، ومحول الطاقة في محطة توليد الكهرباء، فلا تتردد في الاتصال بنا للحصول على مزيد من المعلومات ومناقشة متطلباتك المحددة. نحن نتطلع إلى العمل معك لضمان التشغيل الموثوق لشبكة الطاقة الخاصة بك.
مراجع
- IEEE Std C57.91-2011، دليل IEEE لتحميل المحولات المغمورة بالزيوت المعدنية.
- IEC 60076-7:2018، محولات الطاقة - الجزء 7: دليل التحميل لمحولات الطاقة المغمورة بالزيت.
- تقرير معهد EPRI رقم 1023823، إدارة أصول المحولات: دليل للمرافق.
